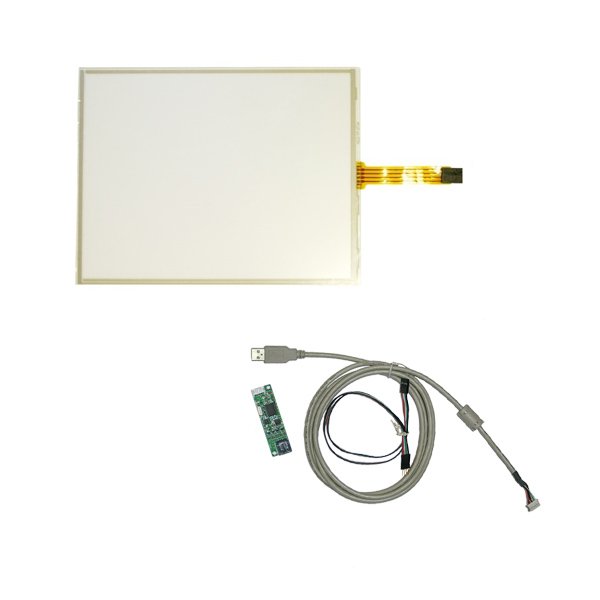

14.1" Резистивный сенсорный экран, 4 проводной, комплект
Артикул TG1401W4R
Заказать каталог
Единственный официальный представитель завода KeeTouch в России с 2004 года
Гарантия на весь товар от 12 месяцев
Бесплатная доставка*Комплектация заказа на следующий день после поступления оплатыПреимущества
- Высокая точность позволяет работать с интерфейсами, неадаптированными под сенсорный ввод, например, Windows XP, Linux
- Сенсор откликается на руку, руку в перчатке и любой не острый предмет.
- Не боится яркого солнечного света, воды, грязи, жира и пыли. Подходит для грязных, пыльных условий эксплуатации
Актуальную информацию о товаре уточняйте у специалистов Touchgames
Описание и характеристики
Модель: TG1401W4R
Серия: 4W-серия
Тип защиты: передняя рабочая панель защищена от брызг и пыли
Материал: стекло с резистивной пленкой
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Размер (диагональ): 14,1''
Соотношение сторон: 4:3
Активная область (Ш‡В): 290,1‡220,1 мм
Ширина экрана: 298 мм
Высота экрана: 227 мм
Толщина экрана: 2,2 мм
СЕНСОРНАЯ ТЕХНОЛОГИЯ
Сенсорная технология: резистивная
Количество поддерживаемых касаний: 1 касание
Объект отклика: любой предмет
Сила нажатия: 20...80 г
Время отклика: 10 мс
Прозрачность: 80%
Твёрдость стекла: 3H
ИНТЕРФЕЙСЫ ПОДКЛЮЧЕНИЯ
Сенсорный интерфейс: USB (опционально RS-232)
ЭЛЕКТРОПИТАНИЕ
Входное напряжение: 5 В DC (контроллер)
Источник питания: USB-порт (PS/2 в случае RS-232)
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Рабочая температура: -10...+60 `C
Температура хранения: -20...+70 `C
Рабочая влажность: 20...95%
Влажность хранения: 10...90%
ПРОЧЕЕ
Совместимость с ОС: Windows, Linux
Серия: 4W-серия
Тип защиты: передняя рабочая панель защищена от брызг и пыли
Материал: стекло с резистивной пленкой
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Размер (диагональ): 14,1''
Соотношение сторон: 4:3
Активная область (Ш‡В): 290,1‡220,1 мм
Ширина экрана: 298 мм
Высота экрана: 227 мм
Толщина экрана: 2,2 мм
СЕНСОРНАЯ ТЕХНОЛОГИЯ
Сенсорная технология: резистивная
Количество поддерживаемых касаний: 1 касание
Объект отклика: любой предмет
Сила нажатия: 20...80 г
Время отклика: 10 мс
Прозрачность: 80%
Твёрдость стекла: 3H
ИНТЕРФЕЙСЫ ПОДКЛЮЧЕНИЯ
Сенсорный интерфейс: USB (опционально RS-232)
ЭЛЕКТРОПИТАНИЕ
Входное напряжение: 5 В DC (контроллер)
Источник питания: USB-порт (PS/2 в случае RS-232)
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Рабочая температура: -10...+60 `C
Температура хранения: -20...+70 `C
Рабочая влажность: 20...95%
Влажность хранения: 10...90%
ПРОЧЕЕ
Совместимость с ОС: Windows, Linux
Файлы
Аналогичные
18.5" Сенсорный акустический экран, 6 мм, широкоформатный, комплект
Артикул TGSAW6L185 Модель: TGSAW6L185 Материал: закаленное стекло, 6 мм Тип защиты: стекло антивандальное ПАРАМЕТРЫ Размер (диагональ): 18,5'' Соотношение сторон: 16 : 9 Сенсорная технология: ПАВ (поверхностно-акустические волны) Количество поддерживаемых касаний: 1 касание Объект отклика: рука, рука в тонкой перчатке, стилус для ПАВ-экранов Время отклика: 25 мс Сила нажатия: <10 г Прозрачность: 93% Твердость: 7...
15.1" Сенсорный акустический экран 6 мм, комплект
Артикул TGSAW6L151d Модель: TGSAW6L151 Серия: D-серия Тип защиты: антивандальное стекло 6 мм Материал: закалённое стекло ОСНОВНЫЕ ХАРАКТЕРИСТИКИ Размер (диагональ): 15,1'' Соотношение сторон: 4:3 Активная область (Ш X В): 306,0 X 230,0 мм Ширина экрана: 348 мм Высота экрана: 277 мм Толщина экрана: 6 мм СЕНСОРНАЯ ТЕХНОЛОГИЯ Сенсорная технология: акустическая (ПАВ) Количество поддерживаемых касаний: 1 касание Объект...
15" Сенсорный акустический экран 4 мм, 2 касания, комплект
Артикул MTSAW4L15d МОДЕЛЬ: MTSAW4L15d Материал: закаленное стекло Тип защиты: стекло антивандальное, 4 мм ПАРАМЕТРЫ Размер (диагональ): 15'' Соотношение сторон: 4 : 3 Сенсорная технология: ПАВ (поверхностно-акустические волны) Количество поддерживаемых касаний: до 2 касаний (только в комплектации с USB-контроллером) Объект отклика: рука, рука в тонкой перчатке, стилус для ПАВ-экранов Время отклика: 10 мс Сила...Отзывы
Очень печально что диагональ всего 14 с лишком дюймов и этим типоразмеры и ограничиваются, была бы 15.6, сей дивайс можно было-бы совместить с 3DeeScreen, и сделать из огромного количества ноутбуков 3D (без очков) мультитач устройства, а так придётся ждать пока какая нибудь компания не сделает маркетинговый ход, да и то такой ноут будет стоить за 1500$ стоит на тошибу космо посмотреть.
Рекомендую обратить внимание на эту модель: http:///catalog/sensors_screens/resistive/332
Суть в том, что я хочу приспособить свой ноутбук для решения чертёжных задач. Менять экран - накладно. Таскать с собой графический планшет - тоже. Есть, конечно, планшет-монитор, на который можно было бы сменить экран ноута, но ещё и само устройство в копеечку влетает.
Самым практичным вариантом является подобная панель. Дёшево, минимум переделок. Поэтому я цепляюсь именно за неё. Пока окончательно не буду убеждён в её полной нецелесообразности.
Итак, дигитайзер реагирует только на перо, панель - на всё, что угодно, на давление.
При черчении я точно буду ложить руку на экран. Дигитайзер реагировать не будет. Панель - будет. Но. Рука - "облако", стилус - "точка". Можно ли программным путём сделать так, чтобы система не реагировала на "облако", иными словами на давление, оказываемое на относительно большую площадь, но воспринимала точечное воздействие стилуса или даже пальца?
"Палец" мне суть не так важен как "стилус".
Спасибо
Нет, программным путем так сделать не получится. Устройство передает только те координаты нажатия, на которых наиболее сильно пережато стекло. Если пережато на двух местах (стилус+рука), то устройство скорее всего само будет реагировать только на стилус, потому что площадь нажатия у него меньше, а следовательно и сила этого нажатия будет больше.
Продолжая тему с черчением...
Есть одна машинка - Toshiba Portege M205 S810 - ноут с поворачивающимся экраном. Читал, что она с инженерным уклоном по теме экрана. Там дигитайзер от Wacom.
Каковы преимущества и недостатки данной резистивной панели по сравнению с дигитайзерами?
Дело в том, что дигитайзер и сенсорный экран - абсолютно разные устройства. Начнем хотя бы с того, что дигитайзер предназначен для рисования, черчения, а сенсорное стекло - прежде всего просто указывающее устройство, оно априори не предназначено для рисования. Безусловно, просто рисовать можно, однако действительно впечатляющих результатов можно добиться лишь используя профессиональную технику. Второй вопрос в подключении устройства. Сенсорная панель - устройство для дальнейшего встраивания его в другие, то есть изделие само по себе не отвечает требованиям эргономики в отличие от графического планшета. В общем, если Вы планируете встраивать сенсорный экран в какое-либо другое устройство и Вам не критично насколько точны будут результаты касания, то эта панель - Ваш выбор.
Ребят, извините , что сообщение второй раз отправилось. Это не я, это глюки)))
Спасибо за ответ.
Пожалуйста, всегда рады помочь!
Простите, а поподробнее про стилус можно? Именно почему не идут? Недостаточная точность?
Хочу найти именно экран (не графический планшет) 14" под стилус для черчения. Не подскажете модель?
Не идет потому что в основном для управление используется палец. Но вообще стилус можно использовать. Можете использовать эту модель со стилусом.
идут ли с вашими резистивными панелями стилус?
нет
просто раньше вы писали:
Touchbaza.ru
24-08-2010 10:43 Соотношение сторон у данной панели 16:9.
вот хотел уточнить, чему верить?
Михаил, произведите сами расчеты. Берете одну сторону (например 306мм), производим деление на другую сторону (196 мм) = 1,60... Далее берем соотношение 16:10, так же деление делаем, получается 1,6.. Вывод: соотношение сторон 16:10
Интересует 14.1" с соотношением 16:10 есть такие?
Михаил! Данное сенсорное стекло и есть с соотношением 16:10
Здравствуйте! Есть ли не широкоформатная столько же дюймовая панель? Конкретно интересует с активной областью 288.00(L) х 218.00(W). И если есть, то будет ли она работать на ОС Android x86?
К сожалению у нас нету продукта с такими размерами.
Ещё раз хочу эту панель у Вас заказать, но только сенсорное стекло!Контроллер от первой лежит без дела. С кем связаться? Или здесь оставлю данные, Вы со мной сами свяжетесь?
Свяжитесь с нашим отделом продаж. Она Вам помогут
Подскажите пожалуйста, у меня ноут 13 дюймов, и получится, что часть чувствительной области будет под рамкой экрана, можно ли его откалибровать в таком случае?(или бывают ли у вас 13 дюймовые стекла?)
Да, получится, но не нужно забывать что если на закрытую окантовкой рамки ноутбука часть сенсорного экрана будет оказываться давление то возможны непредсказуемые результаты. А 13" стекол у нас к сожалению нету.
Наконец-то пришёл сенсорный экран,но беда в том что посреди трещина похожая на дерево.Думал переживу,но экран не работает при таких условиях.Евгений.
dj_xel! Обратитесь в наш отдел продаж. Или напишите Ваше ФИО, что бы мы с Вами связались.
а когда будут драйвера для kernel 3.0.xxxx?
Где-то через пол года поступят дрова для kernel 3.0
а где взять драйвера для linux систем ,
На нашем сайте. на странице товара.
"Мы ценим время своих клиентов, поэтому выполняем заказы в кратчайшие сроки."
Уже месяц пытаюсь заказать!За это время: оформил заказ 3 раза.Позвонили только спустя неделю от последнего.И номера счёта уже неделю нет, с момента уведомления что скинули.
Уважаемый dj_xel! Укажите пожалуйста Ваше настоящее имя, что бы мы могли проверить правдивость данной информации. Спасибо
Номер вашего расчётного счёта должны сообщить менеджеры после оформления заказа? И почему у вас оплата производится до отправления заказа, а не в почтовом отделении или при получении товара на руки?
Номер расчетного счета Вам должны прислать менеджеры после оформления заказа. Вы задаете очень интересный ответ по поводу доставки. Да Вы правильно заметили что доставка осуществляется после поступления оплаты на наш счёт, это сделано так потому что мы не работаем по пос оплате, а так же не отправляем почтой.
как его прикрепить к экрану ноутбука?
Обычно крепят во внутрь. А как? Это не можем сказать, сугубо лично Ваше дело. Ведь нужно все разбирать, переделывать, мы за это не отвечаем.
Вы продаёте резистивные панели без контроллера (скажем, для замены разбитой панели или для устройств, уже содержащих в одном чипе в том числе и универсальный контроллер резистивных панелей)?
Здравствуйте уважаемый Монтёр-любитель! Да мы можем продать панель резистивную без контроллера. Гарантировать мы не можем что наша панель будет работать с другими контроллерами. Для более полной информации обратитесь в наш отдел продаж. Спасибо что обратились
фотки только финишные.форум тут-http://4pda.ru/forum/index.php?showtopic=222278
Тач прекрасно установился.Спасибо.Cсылка на работу http://www.casemods.ru/fotokonkurs/foto2035/
Отличная работа!!! Вам большое спасибо за ссылку... А фоток как это делали нету?
Соответствуют ли размеры стекла приведенные в PDF файле фактическим?
Судя по PDF формат 10:16, а на фото стекло 3:4
Да Вы правы, на фото допущена ошибка. Верьте чертежу он Вас не обманывает.
А что входит в комплект кроме самого резистивного стекла?
В комплект так же входит контроллер и провода.
насколько похожа работа таких панелей на работу, например обычного КПК или iPad?
Резистивный сенсор де-факто реагирует на давление. Экран состоит из двух пластин, между которыми находится состав, не проводящий электрический ток. Если коснуться наружной гибкой (и прозрачной) пластины пальцем (или любым другим предметом – в данном случае это не имеет значения), пластины замыкаются и в точке касания начинает протекать ток. Чтобы определить место касания, контроллер экрана попарно замеряет напряжение между электродами, размещенными по краям панели. Именно резистивными экранами оснащено большинство мобильных устройств. В iPad работают проекционно-емкостные экраны, это совершенно другие технологии.
Здравствуйте. Реально ли установить эту панель в ноутбук ASUS K40?
Леонид посмотрите пожалуйста чертеж к данной панели. Если чертеж подходит Вам, то в путь:)
Здравствуйте, подскажите пожалуйста соотношение сторон у этой панели
Соотношение сторон у данной панели 16:9.
960 руб это не ошибка случаем?
Спасибо, Вы правы. Сейчас исправим.
